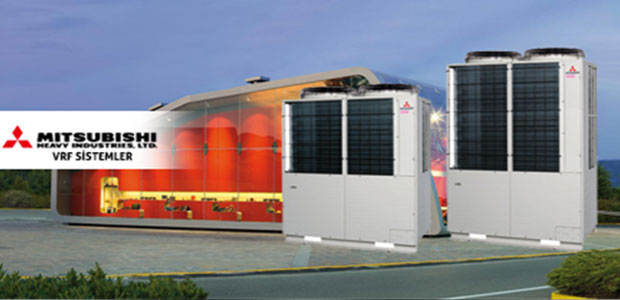

Mitsubishi VRF KXZ Serisi (Yeni)
Mitsubishi Heavy Industries (MHI), bir önceki KX serisinde maksimum 48 HP olan kapasiteyi Yeni KXZ serisinde 60 HP’ye kadar yükseltdi. Ofis binaları ve diğer büyük ölçekli tesislerde kullanılması için inverter multi-split sistem olarak Türkiye’de uygulanmaya başlandı.

KXZ Serisi VRF Klima Sistemleri, verimlilik ve çeşitlendirilmiş operasyonel kontroller sayesinde yüksek enerji tasarrufu sağlamaktadır. Yeni seride, piyasada yer alan mevcut modellerinde ki temel yapılandırma muhafaza edilmiş, yüksek verim elde etmek için ısı değiştirici ve yeni kompresör geliştirilmiştir. Bu çeşitli iyileştirmeler sonucunda, KXZ Serisi %40 daha yüksek soğutma verimi (EER) ve yaklaşık % 8 daha yüksek ısıtma verimine (COP) sahiptir.

Mitsubishi Heavy VRF Klima KXZ Serisi temel performansı şimdiki modellerden daha geniş bir çalışma sıcaklık aralığı sunarak geliştirilmiştir.

Yeni KXZ serisi ayrıca her oda için gerçek ısı talebine dayalı tedarik kapasitesini optimize ederek daha fazla enerji tasarrufuna teşvik etmektedir. Bu yeni geliştirilen kapasite kontrol yöntemi bireysel odalar ve kullanıcılar için enerji tasarrufu ve konfor sağlamaktadır.

Mitsubishi Heavy VRF Klima Sistemleri, bina uygulamaları, hafif ticari kullanım ve klima sistemleri, iklimlendirme alanında enerji tasarrufu sağlamak için ürün geliştirmeye devam edecektir.
KXZ Serisi Dış Üniteleri Genel Özellikleri
MODEL HP SOĞUTMA ISITMA ÇEKİLEN GÜÇ-SOĞUTMA (kW) ÇEKİLEN GÜÇ-ISITMA
(kW)		 EER COP
FDC280KXZE1
 10 28 31,5 7,24 7,28 3,87 4,33
FDC335KXZE1
 12 33,5 37,5 8,96 9,04 3,74 4,15
FDC400KXZE1
 14 40 45 10,96 10,69 3,65 4,21
FDC450KXZE1
 16 45 50 13,98 12,5 3,22 4,00
FDC475KXZE1
 17 47,5 53 13,98 13 3,40 4,08
FDC500KXZE1
 18 50 56 13,97 13,49 3,58 4,15
FDC560KXZE1
 20 56 63 16,62 15,95 3,37 3,95
FDC615KXZE1
 22 61,5 69 16,2 16,32 3,80 4,23
FDC670KXZE1
 24 67 75 17,92 18,08 3,74 4,15
FDC735KXZE1
 26 73,5 82,5 19,92 19,73 3,69 4,18
FDC800KXZE1
 28 80 90 21,92 21,38 3,65 4,21
FDC850KXZE1
 30 85 95 24,94 23,19 3,41 4,10
FDC900KXZE1
 32 90 100 27,96 25 3,22 4,00
FDC950KXZE1
 34 95 106 27,96 26 3,40 4,08
FDC1000KXZE1
 36 100 112 27,94 26,98 3,58 4,15
FDC1060KXZE1
 38 106 119 30,59 29,44 3,47 4,04
FDC1120KXZE1
 40 112 126 33,24 31,9 3,37 3,95
FDC1200KXZE1
 42 120 135 32,88 32,07 3,65 4,21
FDC1250KXZE1
 44 125 140 35,9 33,88 3,48 4,13
FDC1300KXZE1
 46 130 145 38,92 35,69 3,34 4,06
FDC1350KXZE1
 48 135 150 41,9 37,5 3,22 4,00
FDC1425KXZE1
 50 142,5 159 41,94 39 3,40 4,08
FDC1450KXZE1
 52 145 162 41,93 39,49 3,46 4,10
FDC1500KXZE1
 54 150 168 41,91 40,47 3,58 4,15
FDC1550KXZE1
 56 156 175 44,56 42,93 3,50 4,08
FDC1620KXZE1
 58 162 182 47,21 45,39 3,43 4,01
FDC1680KXZE1
 60 168 189 49,89 47,85 3,37 3,95



Su Soğutmalı Seri KXZW
Sık Karşılaşılan Tekli Split Sistem Sorunları
Yüksek Verimlilik: EER/COP değerleri sayesinde enerji tasarrufuyla birlikte işletme maliyetinin azaltılmasını sağlar.
Tasarım Esnekliği: Kompakt tasarımı sayesinde kolay taşıma ve montaj imkanı sağlar
MODEL HP SOĞUTMA ISITMA ÇEKİLEN GÜÇ-SOĞUTMA (kW) ÇEKİLEN GÜÇ-ISITMA
(kW)		 EER COP
FDC224KXZWE1
 8 22.4 25.0 4.23 4.24 5.3 5.9
FDC280KXZWE1
 10 28.0 31.5 5.75 5.10 4.9 6.2
FDC335KXZWE1
 12 33.5 37.5 8.13 6.30 4.1 6.0
FDC450KXZWE1
 16 45.0 50.0 8.49 8.47 5.3 5.9
FDC500KXZWE1
 18 50.0 56.0 9.8 9.3 5.1 6.0
FDC560KXZWE1
 20 56.0 63.0 11.5 10.2 4.9 6.2
FDC615KXZWE1
 22 61.5 69.0 13.7 11.4 4.5 6.1
FDC670KXZWE1
 24 67.0 75.0 16.3 12.6 4.1 6.0
FDC730KXZWE1
 26 73.0 82.5 14.2 13.8 5.1 6.0
FDC775KXZWE1
 28 77.5 90.0 15.5 14.8 5.0 6.1
FDC850KXZWE1
 30 85.0 95.0 17.5 15.4 4.9 6.2
FDC900KXZWE1
 32 90.0 100.0 19.5 16.4 4.6 6.1
FDC950KXZWE1
 34 95.0 106.0 21.7 17.6 4.4 6.0
FDC1000KXZWE1
 36 100.0 112.0 24.3 18.8 4.4 6.0

Mitsubishi VRF Klima KX Dış Üniteler
Geniş uygulama alanları için ideal hizmet sunan, yüksek performanslı Mitsubishi KX dış üniteler grubunda; Hava Soğutmalı Heat Pump, Hava Soğutmalı Heat Pump – High COP, Hava Soğutmalı Tropikal Seri, Hava Soğutmalı Heat Recovery ve Su Soğutmalı Heat Pump ürünleri yer almaktadır. Gelişmiş Japon teknolojisinin estetikle birleştiği yeni Mitsubishi ürün gamı; rezidans, otel, ev ve ofis türü yapılar için estetik çözümler sunmaktadır.

Hava Soğutmalı Heat Pump, yalnız ısıtma ya da yalnız soğutma gerektiren VRF Klima uygulamaları için yüksek performans sunmaktadır. Güç, performans gibi sahip oldukları çeşitli özelliklere göre farklı tür modellere sahip olan bu ürün, 80 adet iç ünite ve 130 diversiteye kadar bağlanma imkânı sağlayabilmektedir. Sistem, 1000 m toplam bakır borulama ve 160 m kritik hat uzunluğu ile üstün borulama limitlerine sahiptir. Bu aynı zamanda ilk branşman ile en uzak iç ünite arasında sektördeki en uzun borulama limiti anlamına gelmektedir.

Mitsubishi VRF dış üniteler grubunda yer alan bir diğer ürün ise yüksek performansıyla dikkat çeken Hava Soğutmalı Heat Pump – High COP’dır. Bu ürün grubunda yer alan modeller genel olarak kullanıcılarına 71 adet iç ünite ve %200 diversiteye kadar bağlanma imkânı sağlayabilmektedir. Sistem, serisindeki diğer tüm ürünler gibi üstün borulama limitlerine sahiptir.

İlhamını Japon Kiraz Çiçeği Sakura’dan alan Hava Soğutmalı Tropikal Seri, gelişmiş Japon teknolojisi ile yüksek dış ortam sıcaklıklarına sahip bölgelerde dahi istenilen konforu sağlayabilmektedir. Sistem, geniş çalışma sıcaklığı aralığı, kolay servis imkânı ve kontrol fonksiyonu ile öne çıkmaktadır. Tropikal seri; 53 adet iç ünite bağlanabilirliği ve farklı kapasitelerdeki modelleri ile 91 farklı iç ünite seçeneğine sahiptir.

Hava Soğutmalı Heat Recovery ile dış üniteleri tanıtmaya devam ediyoruz. KXR6 ismiyle anılan ürün, üç bakır boru tesisatı ile çalıştığı için “üç borulu sistem” olarak da bilinir. Sistem, her bir iç ünitenin bağımsız olarak iç ortam koşulu ve ihtiyaçlarına göre ısıtma ve soğutmada çalışmasını sağlar. KXR6 sistemi, ısıtma ve soğutma ihtiyaçları farklı olan çoklu mahalleri özel bir kontrol yöntemi ile birleştirmektedir. Hava Soğutmalı Heat Recovery sistemi, ısı yükleri değişiklik gösteren yapılar için oldukça uygun bir sistemdir. Bakır borulama, sistemin sahip olduğu özellikler arasındadır.

Kısaca özelliklerine değindiğimiz dış ünitelerin sonuncusu ise Su Soğutmalı Heat Pump’dır. Bu sistem, enerji tasarrufu özelliği ile işletim maliyetlerinin düşürülmesini sağlamaktadır. Kompakt dizayn, kolay nakliye, kurulum ve çözüm esnekliği su soğutmalı serinin dış ünitelerin kullanıcılarına sunduğu avantajlar arasında yer almaktadır. 100 m üstü yüksek katlı binalar ve yüksek soğutma yükü içeren yapılar bu sistemin uygulama alanları arasında yer almaktadır.

Sık Karşılaşılan Tekli Split Sistem Sorunları
• Mitsubishi Heavy VRF Dış Üniteler
• Micro KX Heat Pump Sistem 4-5-6 HP
• KXZ Dış Üniteler Heat Pump Sistem 10-12 HP
• KXZ Dış Üniteler Heat Pump Sistem 14-16-17-18-20 HP
• KXZX Dış Üniteler Heat Pump Hi-COP Sistemler 10-12 HP
• KX6 Dış Üniteler Tropikal Seri 10 HP
• KXR6 Dış Üniteler Heat Recovery 3-Borulu Sistemler 8-10-12-14-16 HP
• Su Soğutmalı Heat Pump Dış Üniteler
• Q-Ton Sıcak Su Üreticisi
Mitsubishi Heavy Ürün Grupları ve Kombinasyonları – İç Üniteler
17 Tip 92 Model ile Geniş Ürün Gamı
KXZ serisi 17 ayrı tip ve 92 ayrı model iç ünite seçeneği ile geniş bir iç ünite yelpazesine sahiptir. 1.5 kW soğutma kapasitesine sahip yeni iç üniteler ile mimari beklentiler en uygun şekilde karşılanır.
Tip Kapasite 0,5 HP 0,8 HP 1 HP 1,25 HP 1,6 HP 2 HP 2,5 HP 3,2 HP 4 HP 5 HP 6 HP 8 HP 10 HP
Model İndeks: kW 15 22 28 36 45 56 71 90 112 140 160 224 280
Kaset Tipi 4 Yöne Üflemeli FDT 4-yöne-üflemeli-kaset
4 Yöne Üflemeli Kompakt (600 x 600) FDTC 4-yöne-üflemeli-kompakt-kaset-fdtc
2 Yöne Üflemeli FDTW 2-yöne-üflemeli-kaset
Tek Yöne Üflemeli Kompakt FDTQ 2-yöne-üflemeli-kaset
Tek Yöne Üflemeli İnce FDTS tek-yöne-üflemeli-ince
Kanallı Tip Yüksek Statik Basınçlı FDU yüksek-statik-basincli-fdu-küçük
Düşük / Orta Basınçlı FDUM kanal-tipi-iç-ünite
Düşük / Orta Basınçlı (İnce) FDUT kanal-tipi-iç-ünite
Düşük Statik Basınçlı (Kompakt) FDUH kanal-tipi-iç-ünite
Duvar Tipi FDK mitsubishi-heavy-duvar-tipi
Tavan Tipi FDE mitsubishi-heavy-tavan-tipi
Yer / Döşeme Tipi 2 Yönlü Kasetli FDFW mitsubishi-heavy-vrf-iki-yönlü-döşeme-tipi-küçük
Kasetli FDFU mitsubishi-heavy-döşeme-tipi
Kasetsiz FDFU mitsubishi-heavy-yer-döşeme-tipi
%100 Taze Havalı İç Ünitesi FDU-F taze-havalı-iç-ünite
Kaset Tipi İç Ünite
Özellikle alçıpan veya karolaj asma tavan uygulamalarının sıklıkla görüldüğü ofis, hastane, avm ve benzeri mahaller­de 4 yöne üfleme kontrolü sağlanarak homojen bir iklim­lendirmenin yanı sıra şık ve modern görüntüsü ile en sık kullanılan iç ünite tiplerindendir.

2 Yöne Üflemeli Kaset Tipi İç Ünite
2 yönlü bir üfleme sağlayan cihaz uzun ve dar mahallerde by pass riskini azaltarak iklimlendirme anlamında alternatif çözümler üretilmesine olanak sağlamaktadır.

Tek Yöne Üflemeli Kaset Tipi İç Ünite
Tek yöne üfleme özelliği sayesinde rahatlıkla kapı üstle­ri, koridor sonları, cam önleri gibi dar ve uzun mahallerde uygulanabilmektedir. İnce ve şık tasarımıyla görselliğe de hitap etmektedir.

Düşük Statik Basınçlı Kanal Tipi (Gizli Tavan) İç Ünite
Otel ve hastane odaları gibi mahallerde basit kanal uygula­maları yapılarak tamamen asma tavan içerisinde gizlenen bir iç ünite modelidir. Mitsubishi Heavy VRF klima sistemlerinde düşük ses seviyeleri ve iklimlendirme konforu sayesinde en fazla tercih edilen iç ünite modelle­rindendir.

Gizli Tavan Tipi İç Ünite
100 Pa’ a kadar çıkan dış statik basınçları sayesinde uzun kanal uygulamalarında kullanılabilmekte olup gerek alçı­pan gerekse de karolaj asma tavan için uygun iç ünite mo­dellerindendir.

Yüksek Statik Basınçlı Kanal Tipi (Gizli Tavan) İç Ünite
Birden fazla noktadan üfleme ve emiş gerektiren uzun ka­nal uygulamaları ve yüksek tavanlı mimari yapıya sahip ge­niş mahallerde 200 Pa’a kadar olan dış statik basınçları ile etkili ve çözümcü iç ünite modellerindendir.

Tavan Tipi VRF İç Ünite
Uzun üfleme mesafeleri ve sıva üstü şık görünümleri sayesinde mağaza, sinema salonu gibi yerlerde sık­lıkla uygulanmaktadır

Döşeme Tipi VRF İç Ünite
Tavan kotunun düşük olduğu alanların iklimlendiril­mesi için kolay ve pratik bir çözüm imkanı sağlayan döşeme tipi cihazlar, görsel anlamda da farklı de­koratif çözümler sunabilmektedir. Kasetli bir cihaz ile modern bir görünüm sağlanırken isteğe göre yapılan bir kasa içerisinde gizlenebilecek kasetsiz döşeme tipi bir cihazla da daha estetik bir görünüm sağlanabilmektedir.

Duvar Tipi VRF İç Ünite
Mitsubishi Heavy VRF klima sistemlerinde diğer modellerin uygulanamadığı alanlarda montaj ve kullanım açısından kolaylığı olan duvar tipi cihaz­lar gerek split sistemlerde, gerekse VRF Sistemlerde uygulanabilmektedir.
Mitsubishi VRF Kumandalar
Mitsubishi VRF Sistemler kontrol mekanizmalarını, bireysel ve merkezi olmak üzere 2 ana başlık altında toplayabiliriz. Bu kontrol mekanizmaları kendi içlerinde de kullanıcı talep ve ihtiyaçlarına göre farklı fonksiyonları üzerinde bulunduran birçok modele ayrılmaktadır.

Bireysel Kontrol Elemanları kablolu ve kablosuz kumanda elemanlarını içermektedir. LCD bir ekran üzerinden geniş bir çalışma, servis ve bakım teknik bilgileri girilebilmektedir. Açma / kapama, mod değişikliği ve fan hızı gibi asgari fonksiyonların bulunduğu modellerden haftalık programlama ile kullanıcıya bir gün içerisinde farklı zamanlarda cihazın devreye girmesini sağlayan, değişken ayarlı sıcaklık kontrolü ile alt ve üst sıcaklık limitlerinin belirlenerek aşırı ısıtma ve soğutmanın engellenmesini sağlayan fonksiyonların bulunduğu modellere kadar farklı seçenekler mevcuttur.

Merkezi Kontrol Elemanları ise farklı fonksiyonlara sahip merkezi kumanda modelleri ve bina otomasyon sistemlerine entegrasyonu sağlayan ara yüz elemanlarından oluşmaktadır. Bu ekipmanlar sayesinde sisteme bağlı olan iç ünitelerin her birini tek bir merkezden kumanda etme olanağı sunulmaktadır. Kullanılan merkezi kumanda modeline göre cihazları açma/kapama, sıcaklık ve fan hız ayarları, haftalık zamanlama, bireysel kontrol elemanlarını kısıtlama, elekt¬rik güç hesaplama gibi bir çok fonksiyondan yararlanılabilmektedir.
Web arayüzü kullanılarak herhangi bir software yazılıma ihtiyaç duyulmadan internet explorer üzerinden sistemle ilgili çalışma ve arıza bilgileri bir Pc den görüntülenebilmekte ve veriler depolanabilmektedir. Ayrıca IP filtreleme özelliği ile de bu verilerin güvenliği sağlanarak erişim izinleri seviyeli olarak düzenlenebilir. Lonworks ve BACnet gibiveri tabanlı otomasyon sistemlerine de kolayca adapte edilerek daha kapsamlı bir otomasyon grubunun bir parçası haline getirilebilmektedir. Hata kodlarının tüm bireysel ve merkezi kontrol elemanlarından görüntülenmesi de bakım ve servis müdahalelerinde büyük kolaylık sağlamaktadır.
Mitsubishi Heavy VRF Kontrol Sistemleri
• Bireysel Kumanda – Eco Touch Dokumatik Kablolu
• Kontrol Sistemleri – Bireysel Kontrol
• Kontrol Sistemi – Superlink 2
• Merkezi Kumanda – SC-SL1N-E
• Merkezi Kumanda – SC-SL2NA-E
• Superlink Web Gateway SC-WGWNA-A/SC-WGWNA-B
• Superlink BACnet Gateway SC-BGWN-A/SC-BGWN-B
• Superlink LonWorks Gateway SC-LGWNA-A
